参数	Specification	Unit	CK5240D
工作台直径	Table diameter	mm	3200
最大车削直径	Max. turning diameter	mm	4000
最大车削高度	Max. height of workpiece	mm	1600
最大工件重量	Max. weight of workpiece	T	16
工作台转速极数	Table speed steps		4 steps stepless
工作台转速范围	Table speed range	rpm	2~63
工作台最大扭矩	Max.torque of table	KN·m	63
右垂直刀架最大切削刀	Max.cutting force of right vertical tool post	KN	35
右垂直刀架水平行程	Horizontal travel of right vertical tool post	mm	-50~2150
右滑枕垂直行程	Vertical travel of right ram	mm	1000
右垂直刀架进给量范围	Right vertical tool post feed range	mm/min	0.1--500
左垂直刀架最大切削力	Max.cutting force of left vertical tool post	KN	30
左垂直刀架水平行程	Horizontal travel of left vertical tool post	mm/min	-50~2150
左滑枕垂直行程	Vertical travel of left ram	mm	1000
左垂直刀架进给量范围	Left vertical tool post feed range	mm/min	0.2--145
垂直刀架搬度极限	Swivel angle of vertical tool post	°	-30~+30
左滑枕截面	Left ram section size	mm	255×200
刀杆截面	Tool section size	mm	40×50
垂直刀架快速移动速度	Vertical tool post rapid traverse	mm/min	R：2000 L:1550
横梁最大行程	Max.travel of cross beam	mm	1250
横梁升降速度	Cross beam lifting speed	mm/min	350
横梁升降电机功率	Cross beam lifting motor power	kw	11
主电机功率	Main motor power	kw	55
外形尺寸（约）	Overall dimensiont	mm	518047005300
机床重量（约）	Machine weigh	T	43

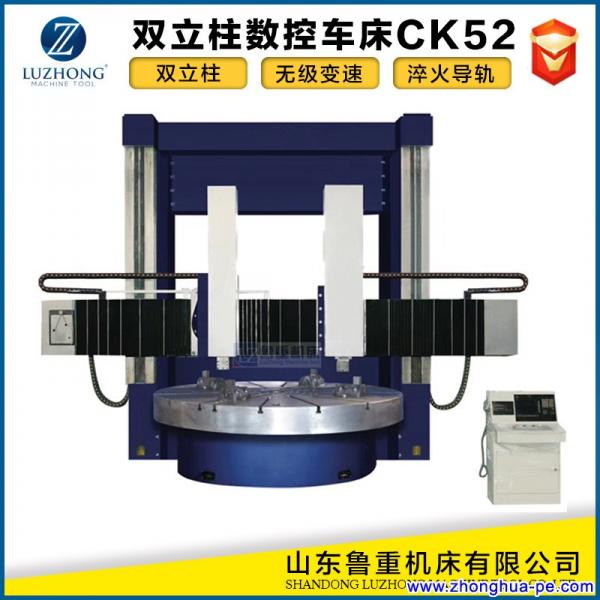

本机床为双柱立式车床，其中右刀架为数控刀架，左刀架为普通T滑枕。

◆机床由龙门架、工作台、变速箱、横梁、垂直刀架、电气、液压站等主要部分组成。

左立柱、右立柱、连接梁、工作台等组成封闭的对称框架，横梁经由升降电机、减速箱、丝杠驱动，在立柱

导轨上做上下运动。工作台主传动由55Kw交流电机加变频器驱动经齿轮降速使工作台得到相应工作转速，

变速箱具有可靠的性能。

◆该机床用于用钢和硬质合金刀具，对黑色、有色金属和部分非金属零件的粗、精加工，可进行内外

圆柱面、端面、内外圆锥面、切槽等的加工。

【价格详询：service@zhonghua-pe.com】
